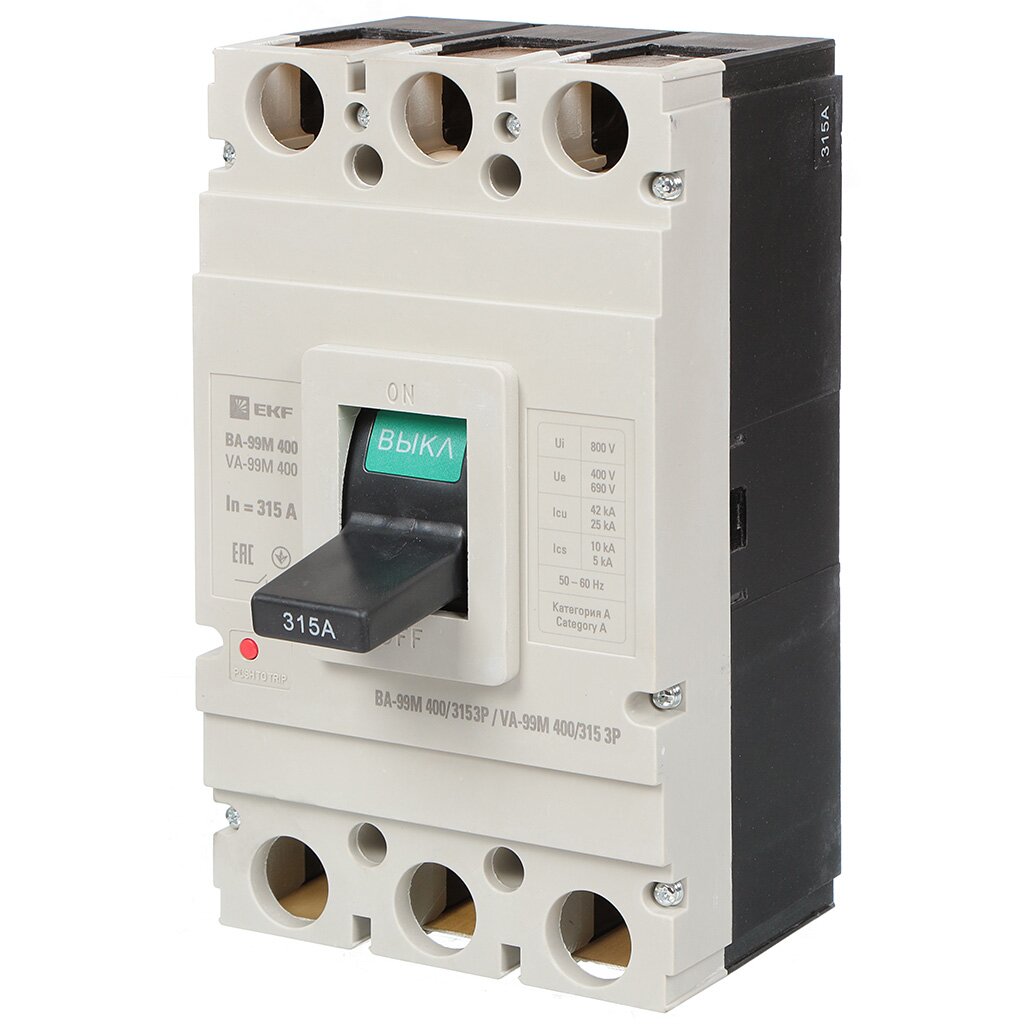

Автоматический выключатель дифференциального тока EKF mccb99-400-315m ВА-99М 3Р, 400/315 А, 42 kA

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
Предназначение:

• защита цепей электродвигателей;
• защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• в схемах автоматического включения резервного питания;
• с секционированием (на трех выключателях) и без секционирования (на выключателях).

Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:

• дистанционные коммутации электрооборудования;
• допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
• в схемах диспетчеризации и энергосбережения.

Характеристики:

• Степень защиты: IP30.
• Подходит для монтажа на DIN-рейку: нет.
• Конструкция прибора: встроенное устройство стационарного исполнения.
• Тип подключения силовой электрической цепи: болтовое соединение.
• Тип управляющего элемента: перекидной рычаг.
• Диапазон уставки тока расцепления: 315.
• Вес: 6.4 кг.
• Вид подключения главной электрической цепи: переднее присоединение.
• Возможность установки индикатора отключения: да.
• Диапазон краткосрочной задержки расцепителя короткого замыкания: нет.
• Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 3150.
• Комплексная защита от замыканий на землю: нет.
• С расцеплением под напряжением: да.
• Серия: Basic.
• Количество полюсов: 3.
• Номинальный ток: 315 In A.
• Номинальная отключающая способность Icu при 400 В, 50 Гц: 42.
